SentryOS： Design of Many-Core Big Little µBrains for Energy-Efficient Embedded Neuromorphic Computing
开源地址： 暂无
使用芯片： µBrain
优化指标： 芯片使用面积和功耗
在uBrain神经形态核心上拓展实现的神经形态系统（基于分段总线）和映射框架（SentryOS）。
- 使用分段总线，实现核心之间的一对一互联（实际根据运行数据存在分时复用）；
- 基于异构大小核，大网络分割后的子网络规模不同，使用异构大小核来减少uBrain核心中的硬件空闲率
-

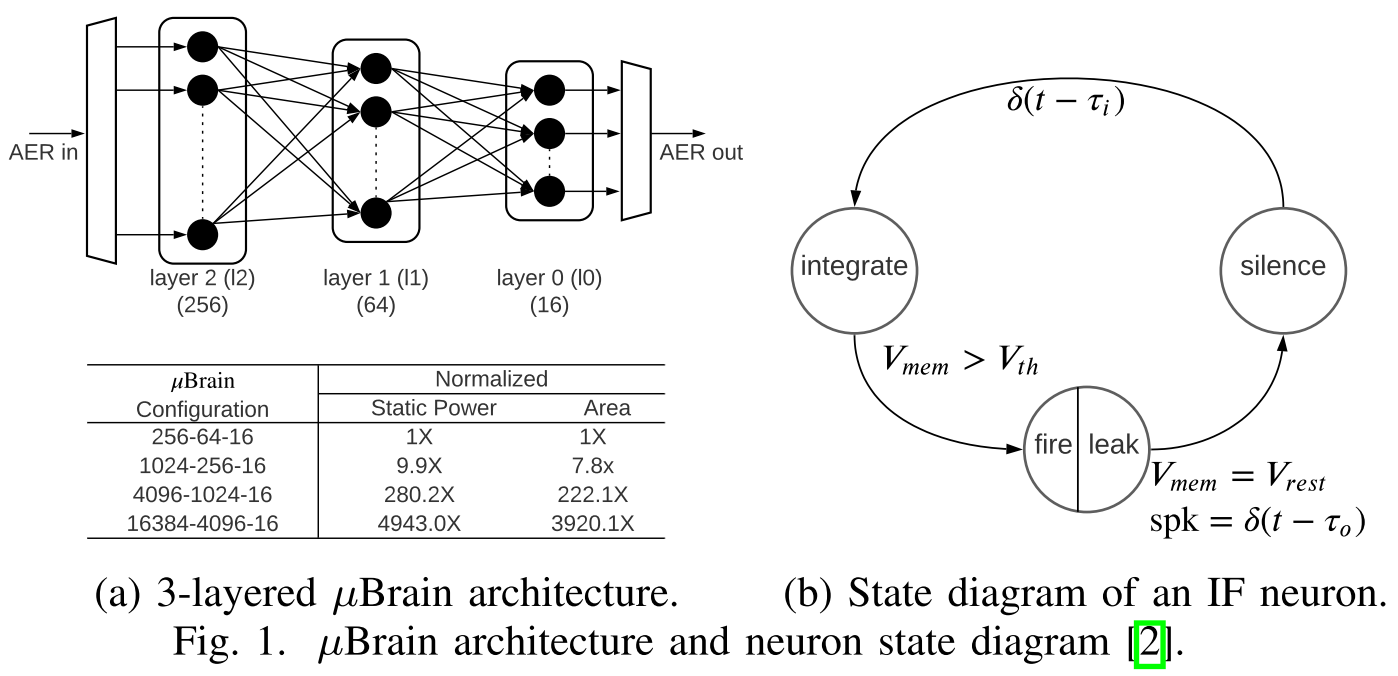

异构大小核设计 根据uBrain中使用的三层全连接结构，作者分析了LeNet、AlextNet、VGGNet、ResNet和DenseNet五种模型中L1和L2 neighbors 的数目，发现对于不同应用差别较大，因此使用异构的不同大小的uBrain核心可以提高硬件资源（神经元和突触连接）的利用率。
-

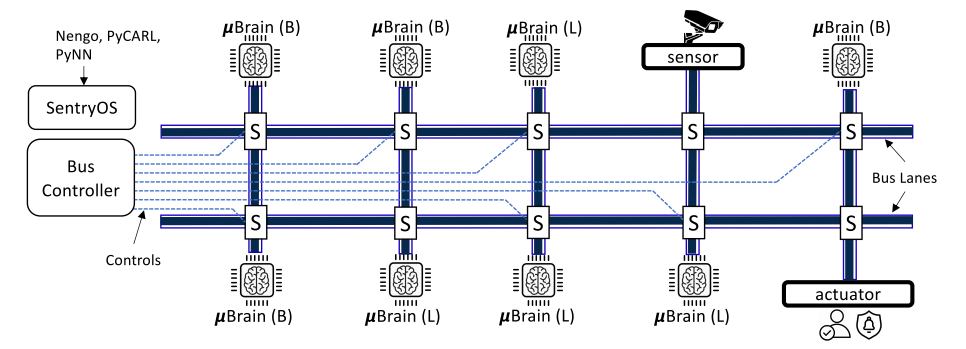

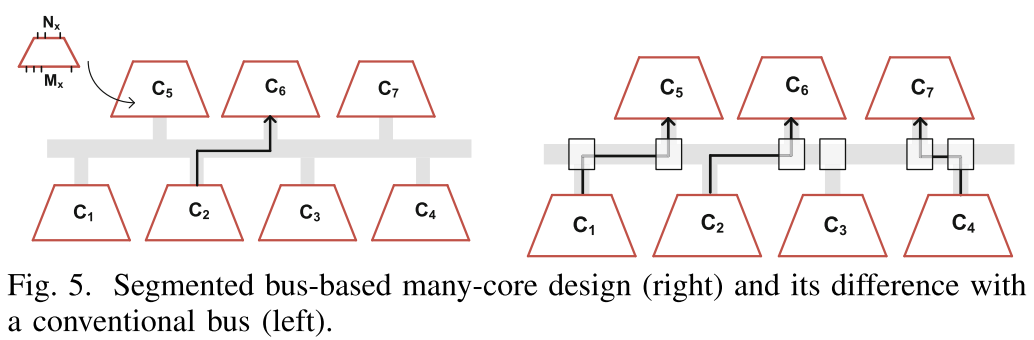

分段总线互联 文中使用分段总线连接不同的uBrain核心来完成通信，相较于传统的共享式的总线结构，分段式总线结构可以价格总线分段，不同段之间可以并行通信，互不影响。为了实现同一时刻所有核心之间可以并行通信，需要多条并行总线，基于训练数据获取到同一时刻最大的并行通行量，从而可以确定所需要的最小的并行总线数目。
-
SentryOS设计

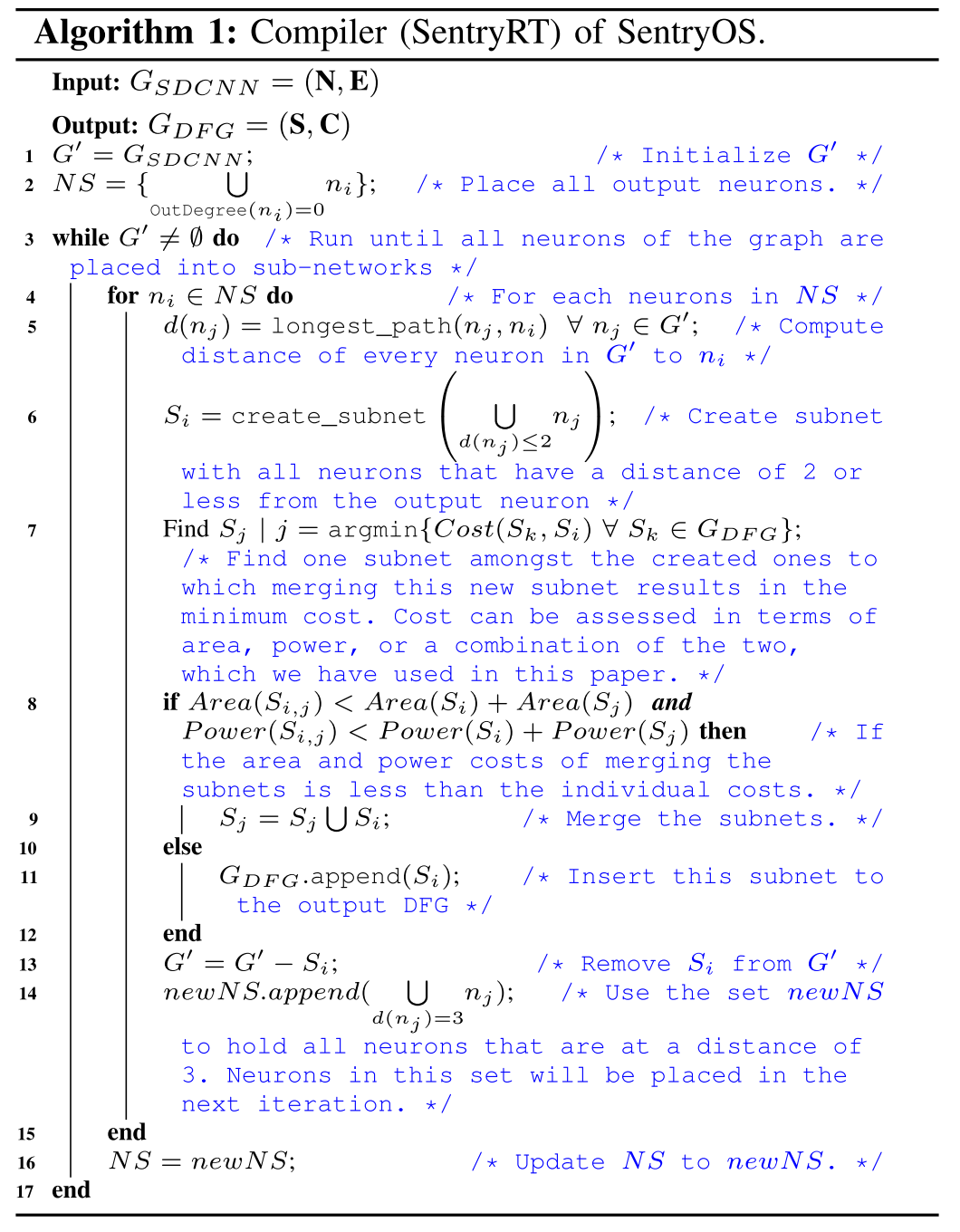

a. SentryC编译器：将大网络分割成多个可以映射到uBrain核心的子网络，具体的映射算法如下，主要分为四个步骤
-
对于每个输出神经元，根据神经元到其的最长路径计算两者之间的距离；
-
根据第一步算出的距离给神经元添加索引，需要确保所有子网络中的神经元具有连续索引（论文中的阐述）
-
将所有距离小于2的神经元形成集合，\(S_0 = {N_j | dist(N_j ) ≤ 2}\)，产生一个子网络，剩下的神经元递归组成其他子网络，这一步中可能会插入权重为1的神经元（调整阈值每来一个脉冲就发放一个脉冲？）；
-
融合两个子网络\(S_i\) 和\(S_j\) 当且仅当
Area(S_i,j) \lt Area(S_i) + Area(S_j)Power(S_i,j)\lt Power(S_i)+ Power(S_j)
文中提到可以将SentryOS的方案扩展到基于crossbar的神经形态硬件上，即认为crossbar为两层全连接结构（uBrain是三层）

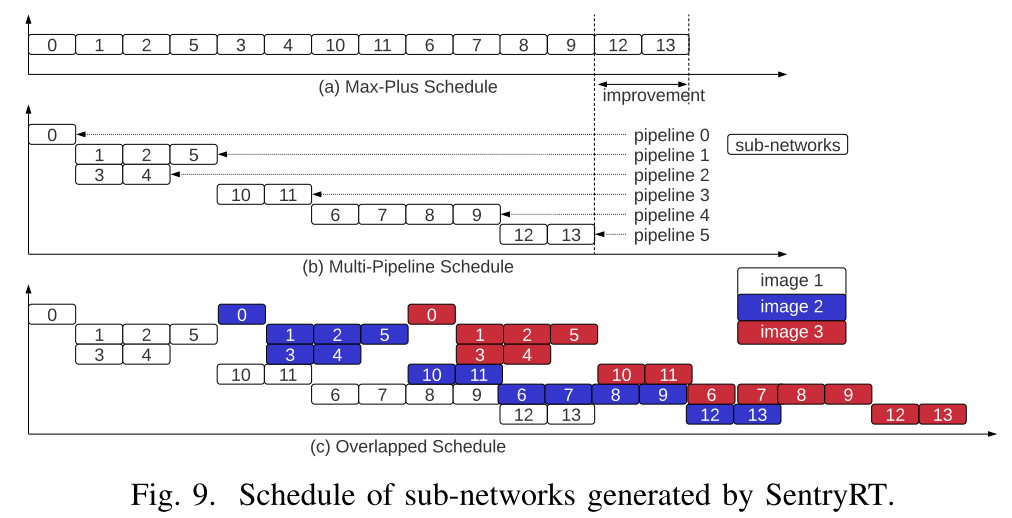

b. SentryRT运行时：类似于DFSynthesizer，使用Max-Plus Algebras的方式确定自网络之间的执行顺序，这篇文章在DFSynthesizer上进一步改善，一方面使用多流水线来执行一个网络，另一方面使用Batch依次运算多个输入图片提高吞吐量。
-
-
实验评估
a. 使用异构大小核设计可以提高突触等资源的利用率，降低能量消耗，提高吞吐量；
b. 使用分段总线可以避免运行整段总线，同时基于训练数据最小化了总线数目，降低了能量消耗；另一方面，uBrain核心之间通信不再需要路由算法，在映射时所有的通信方案已经确定，减少了通信的延迟。
